LigoWave LigoDLB MACH 5

Радиоустройство диапазона 5 ГГц для связи на дальние расстояния* по схеме "Точка-Точка" (мост) или в качестве мощного клиента обладает выходной мощностью до 29 дБм и поддерживает стандарт 802.11n. Уникальная конструкция сочетается с многофункциональной операционной системой. Устройство имеет надёжный корпус (IP-67), сочетаемый с двухполяризационной панельной антенной.

* Про выбор радиоустройств линеек LigoDLB и LigoDLB ac по дальности связи читайте в нашей статье.

Встроенная поддержка фирменного протокола iPoll 3 обеспечивает надёжную связь даже в густонаселённых районах (до 64-х устройств, подключённых к базовой станции).

Фирменная технология хранения резервного образа прошивки позволяет безопасно обновлять программное обеспечение устройства, не боясь отключения электроэнергии при этом процессе. В случае неудачного обновления прошивки устройство будет автоматически перезагружено с использованием резервной копии прошивки.

Корпус изготовлен из литого под давлением алюминия, что гарантирует долгосрочность наружного использования устройства под воздействием прямых солнечных лучей и суровых погодных условий. Был протестирован на соответствие показателю степени защиты оболочки IP-67 (система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды в соответствии с международным стандартом IEC 60529 (DIN 40050, ГОСТ 14254-96), а также вибрацию, температуру, перепады, соль, туман и соответствием стандартам электрического перенапряжения, чтобы гарантировать высокий уровень надёжности устройства. Оснащён заземляющим наконечником и заземлённым PoE 24 В для профессионального монтажа и устойчивости к электрическим разрядам.

Особенности

• Поддержка диапазона 5.150 - 5.850 ГГц
• Высокая выходная мощность - 29 дБм
• Встроенная направленная панельная антенна с двойной поляризацией и усилением 23 дБи
• Соответствует стандарту защиты IP67
• Комбинированное крепление на стену / мачту входит в комплект поставки

Новая аппаратная платформа

Высокопроизводительный мощный процессор нового поколения обеспечивает скорость передачи данных до 170 Мбит/с, а обработки пакетов - до 80 000 пак/с. Поддержка узких каналов (ширина канала 5 и 10 МГц) гарантирует устойчивую работу в условиях зашумлённого эфира. Увеличенный объём ОЗУ повышает производительность при немалом количестве клиентов, а больший объём ПЗУ позволяет хранить запасной дополнительный образ прошивки для автоматического восстановления.

Встроенная защита от перенапряжения
Защита от электростатического разряда (3 кВ линия-земля и 1 кВ линия-линия) позволяет устройству работать в суровых погодных условиях и нестабильных электрических инсталляциях.

Новая ОС
Новая операционная система включает в себя все функции, необходимые для построения сетей точка-многоточка. Отзывчивый пользовательский интерфейс, построенный на основе технологии HTML 5. Среди новых функций стоит отметить поддержку IPv6 в режимах bridge и router, протоколов обнаружения SSDP и Bonjour, гибкую систему ограничения скорости трафика и клиент SSTP.  Новое поколение устройств (линейка LigoDLB) обладает обратной совместимостью с устройствами линейки APC фирмы Deliberant, в том числе в части использования проприетарного протокола iPoll - для работы просто обновите прошивку на устройствах (до версии 7.0 и выше).

iPoll 3 - улучшенный производительный протокол

Собственный протокол - это инновационное решение для устранения задержек и помех при передаче данных в беспроводных PtMP-установках.

Поддержка сценария hotspot
Начиная с версии 7.52 появилась возможность установить прошивку линейки Infinity на устройствах LigoDLB для использования их в качестве уличных хотспотов и других связанных с ними приложений. После обновления микропрограммы устройство DLB преобразуется в точку доступа для уличных хоспот-сетей и теряет функционал для PtP- и PtMP-соединений.

Операционная система

Операционная система LigoDLB MACH 5 обладает высокой функциональностью и проста в использовании. Это мощная и гибкая ОС, которая обеспечивает всем устройствам LigoDLB безупречную работу и облегчает развёртывание сетей.

• Интеллектуальный поллинговый протокол передачи данных (iPoll3)
• Двойной образ прошивки (в случае неудачного обновления прошивки устройство автоматически восстановит нормальную работу с использованием резервной копии прошивки)
• Новый интуитивно понятный веб-интерфейс, основанный на технологии HTML5
• 170 Мбит/с
• 80,000 пак/с
• Поддержка IPv6
• Совместимость с WNMS


WNMS

WNMS - это бесплатно распространяемая система управления беспроводной сетью. Она упрощает большое количество задач, связанных с управлением и мониторингом сети. Комплексная система поддерживает несколько тысяч узлов в сети. Несколько сетей могут быть объединены в одну логическую и управляться с одного сервера. Большой набор функций позволяет быстро диагностировать проблемные участки, наглядно отображать сеть на карте, автоматически выполнять регулярные обновления прошивки, отслеживать состояния устройств, получать оповещения о проблемных узлах, просматривать статистику и т.д. WNMS поддерживает создание аккаунта для каждого пользователя. Несколько администраторов могут управлять различными сегментами сети на одном сервере, при этом не имея доступа к устройствам друг друга. WNMS доступна для операционной системы Windows и Linux как облачная система и в качестве мобильного приложения для устройств Android.

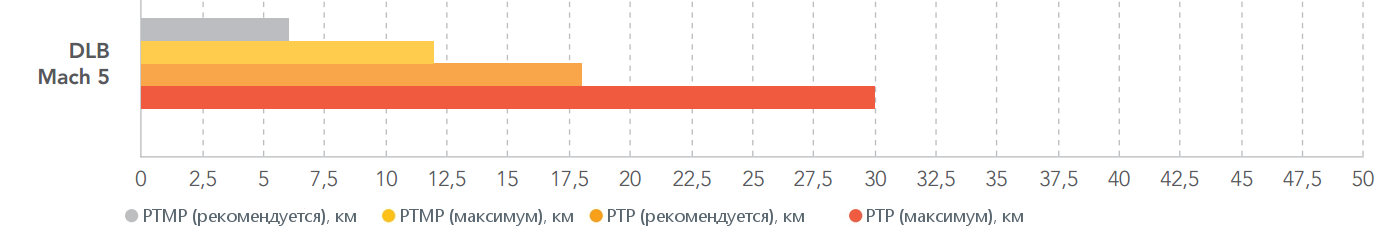

Рекомендации производителя по дальности применения

Технические характеристики

Рекомендуемая максимальная дальность	В режиме PTMP - 12 км В режиме PTP - 30 км При максимальной скорости в режиме PTP - 18 км
Беспроводной стандарт	IEEE 802.11a/n, iPoll (проприетарный)
Защита от перенапряжения	3 кВ линия-земля, 1 кВ линия-линия
Поддержка MIMO	Да, 2x2
Режимы работы	Точка доступа (Auto WDS), клиент (APR NAT), клиент (WDS, iPoll3), точка доступа iPoll 3
Диапазон частот	Оптимальный: 5,150–5,850 ГГц Максимальный: 4,900–6,100 ГГц
Мощность передатчика	До 20 дБм для РФ (до 29 дБм для других стран)
Чувствительность приёмника	От -97 до -75 дБм в зависимости от модуляции
Ширина канала	5, 10, 20, 40 МГц
Схемы модуляции	802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK)
Скорости передачи данных	802.11 n: 300, 270, 240, 180, 120, 90, 60, 30 Мбит/c 802.11 a: 54, 48, 36, 24, 18, 12, 9, 6 Мбит/c
Коррекция ошибок	FEC, Selective ARQ
Схема дуплексирования	Time division duplex
Тип	Встроенная панельная направленная с двойной поляризацией
Усиление антенны	23 дБи
Поляризация	Двойная линейная

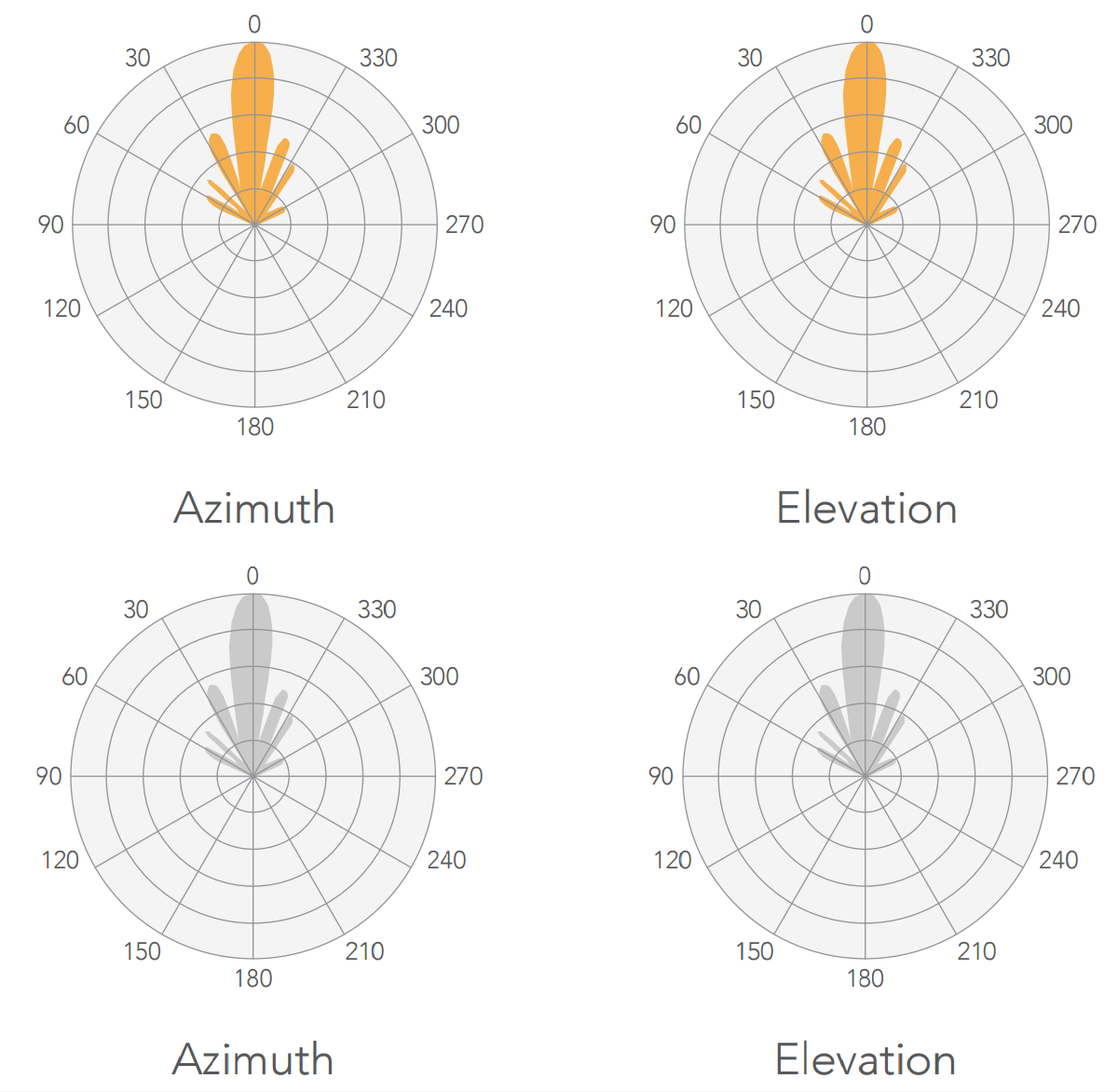

Диаграммы направленности
КСВН	1.5:1
Угол излучения в горизонтальной плоскости при горизонтальной поляризации	6°
Угол излучения в горизонтальной плоскости при вертикальной поляризации	7°
Угол излучения в вертикальной плоскости	9°
Кросс-поляризационная развязка	27 дБи
Проводной интерфейс	1x 10/100 Мбит/с Base-T, RJ-45
Режим работы	Bridge, router iPv4, router IPv6
WAN	Static IP, DHCP client, PPPoE client
Беспроводная безопасность	WPA/WPA2 Personal, WPA/WPA2 Enterprise, WACL, изоляция пользователей
Беспроводной QoS	Приоритизация с 4 очередями
Изоляция пользователей	Поддерживается
Основные	Возможность определить/ограничить частоту, ширину канала, ЭИИМ, модуляцию
Расширенная беспроводная функциональность	ATPC (автоматический контроль мощности передатчика), автоканал, автомодуляция, опрос клиентов по интеллектуальному методу
Сетевые режимы	Bridge, router iPv4, router IPv6
Сетевые функции	Маршрутизация с и без NAT, VLAN, Firewall*
Сервисы	DHCP server, SNMP server, NTP client, RADVD, Ping Watchdog
Управление	HTTP(S) веб-интерфейс, SSH, чтение SNMP, WNMS, Telnet
Инструменты	Радиообследование объекта, тест канала, выравнивание антенны
Размеры	379 х 387 х 80 мм
Вес	3300 г
Диаметр мачты	30-70 мм (диаметры мачт для крепления устройств LigoWave)
Кронштейн	Комбинированный, усиленный, на стену или мачту, в комплекте
Питание	12-24 В DC, Passive PoE (100-240 В AC 18 В DC адаптер в комплекте)
Максимальная потребляемая энергия	4.5 Вт
Температура окружающей среды рабочая	-40.. +65 °С
Влажность окружающей среды рабочая	0... 90% без конденсации
Мониторинг системы	SNMP v1/2c/3 server, Syslogs, системные оповещения на e-mail и SNMP trap

* Настройка Firewall возможна только через командную строку (подключение по SSH) посредством iptables.

Характеристики радиочасти

Выходная мощность (дБм)
802.11a		802.11n/iPoll (20-40 МГц)
6 Мбит/c	29	15 Мбит/c	29	30 Мбит/c	28
9 Мбит/c	29	30 Мбит/c	28	60 Мбит/c	28
12 Мбит/c	29	45 Мбит/c	28	90 Мбит/c	28
18 Мбит/c	29	60 Мбит/c	28	120 Мбит/c	28
24 Мбит/c	29	90 Мбит/c	27	180 Мбит/c	26
36 Мбит/c	27	120 Мбит/c	27	240 Мбит/c	26
48 Мбит/c	26	135 Мбит/c	25	270 Мбит/c	24
54 Мбит/c	25	150 Мбит/c	24	300 Мбит/c	23
Чувствительность приёмника (дБм)
802.11a		802.11n/iPoll (20-40 МГц)
6 Мбит/c	-97	15 Мбит/c	-97	30 Мбит/c	-94
9 Мбит/c	-97	30 Мбит/c	-95	60 Мбит/c	-92
12 Мбит/c	-95	45 Мбит/c	-93	90 Мбит/c	-89
18 Мбит/c	-93	60 Мбит/c	-88	120 Мбит/c	-85
24 Мбит/c	-90	90 Мбит/c	-85	180 Мбит/c	-82
36 Мбит/c	-86	120 Мбит/c	-81	240 Мбит/c	-78
48 Мбит/c	-82	135 Мбит/c	-79	270 Мбит/c	-77
54 Мбит/c	-81	150 Мбит/c	-77	300 Мбит/c	-75



Комплект поставки

Точка доступа	1 шт.
Монтажный комплект	1 шт.
Кабель питания	1 шт.
Адаптер питания PoE 24 В, 0.5 А	1 шт.
Руководство по быстрой установке	1 шт.
