Подключение модема Huawei E303 к MikroTik

Дата: 11.03.2014

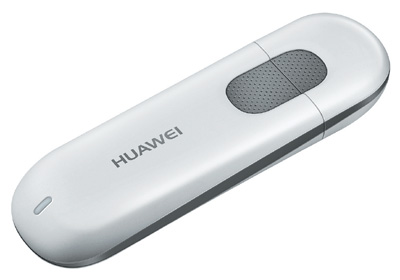

В наличии был модем Huawei E303 (USB, точная модель E303s-1 - это указывается под сим-картой) и сим-карта Мегафон, а также MikroTik RB751G-2HnD (RouterOS 6.9).



Сперва нужно перевести модем в режим модема (как ни странно). Это самый сложный пункт.

1) скачиваем драйвера модема (Huawei Modem Drivers) для используемой ОС

2) скачиваем драйвера FC - PC UI Interface (Dashboard drivers)

3) скачиваем программу My Huawei Terminal (или любой аналогичный терминал для модемов Huawei)

4) подключаем модем к Windows-компьютеру (тестировалось на Windows 8.1 x64)

5) проверяем, что модем доступен по адресу http://192.168.1.1 (при соответствующих настройках сетевой карты)

6) заходим через браузер по ссылке http://192.168.1.1/html/switchProjectMode.html (при успешной обработке эта вкладка должна автоматически закрыться).

Этим мы переведем модем в "Project Mode"

Появятся два неопознанных устройства. Если не получится установить для них драйвера Huawei Modem Drivers, тогда пробуем установить драйвера Dashboard Drivers. Нам подошёл второй вариант.

Особенность: при установке драйверов Dashboard Drivers на систему x64 нужно стереть символы "_X64" в названии всех трёх файлов (как бы не логично это ни звучало), иначе будет ошибка при установке драйвера ("Файл не найден" или аналогичная).

После этого в разделе Модемы Диспетчера устройств появится устройство HUAWEI Mobile Connect - 3G Modem

7) Запускаем "My Huawei Terminal"

Сверху в выпадающем списке выбираем "FC - PC UI Interface"

Нажимаем кнопку "Connect"

Снизу, в строке ввода комманд пишем "AT^U2DIAG=0" (без кавычек)

Если в окне программы последняя строчка будет "Recieve: OK" - то значит всё прошло успешно.

8) Вытаскиваем модем из компьютера и вставляем в маршрутизатор MikroTik, все дальнейшие операции выполняются там.



Итак, действия в RouterOS (например, через WinBox):

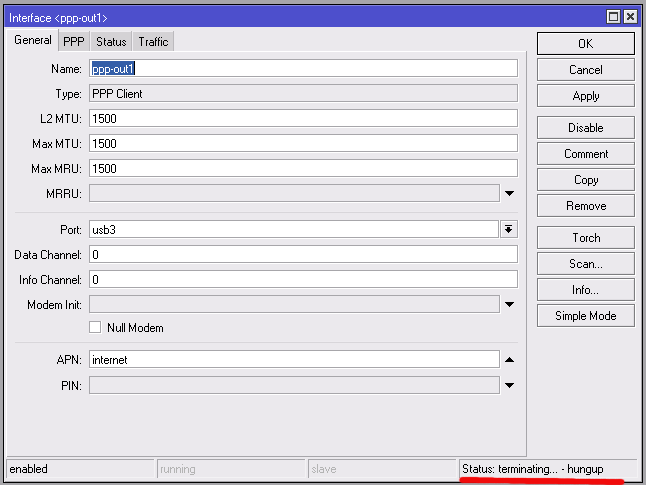

1) При подключении модема к маршрутизатору MikroTik через USB порт автоматически создаётся тунельное соединение ppp-out1 (по умолчанию данный интерфейс выключен). Активируем его. Происходит попытка соединения, которая заканчивается ошибкой: "Status: terminating... - hangup"

3) Открываем терминал (New Terminal) и вводим команду:

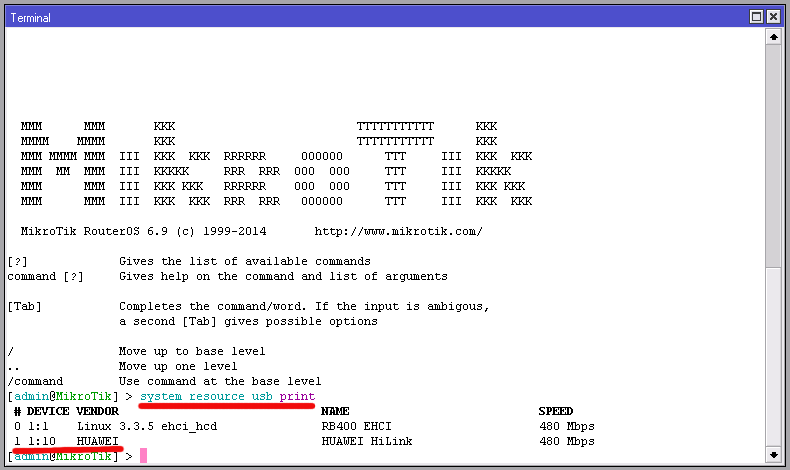

/system resource usb print

И удостоверяемся, что модем подсоединен и определился

4) Далее команда

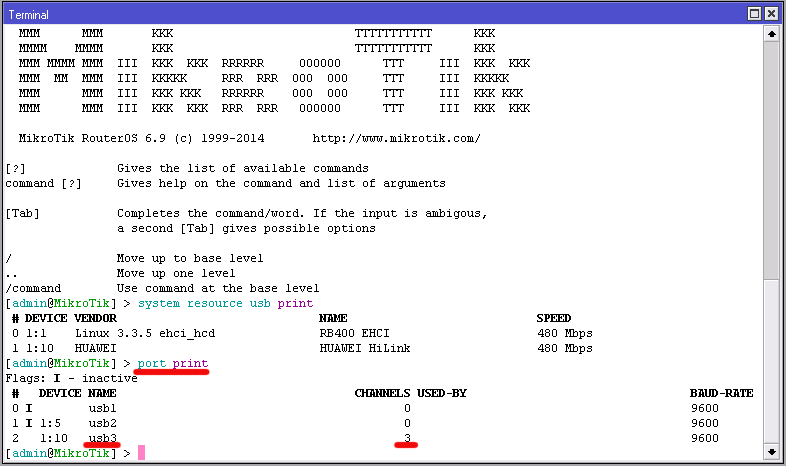

/port print

Позволяет определить к какому порту подсоединен модем (usb3 в нашем случае) и сколько доступных каналов он имеет (в нашем случае 3 канала: 0, 1 и 2).

5) Командой

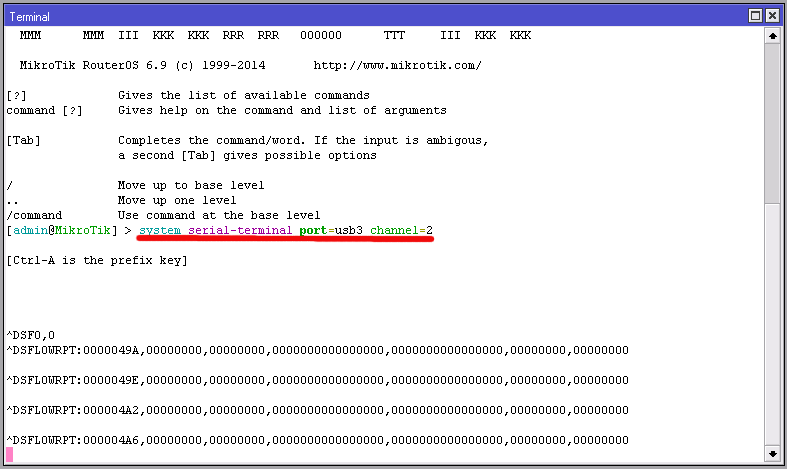

/system serial-terminal port=usb3 channel=2

Подключимся к модему, используя терминальное соединение. Номер канала определяется перебором, в нашем случае соединение прошло по 2 каналу. В случае успешного соединения мы получим вывод модема:

6) Вводим команду (удобнее всего это делать используя буфер обмена, чтобы успеть до очередного вывода модема)

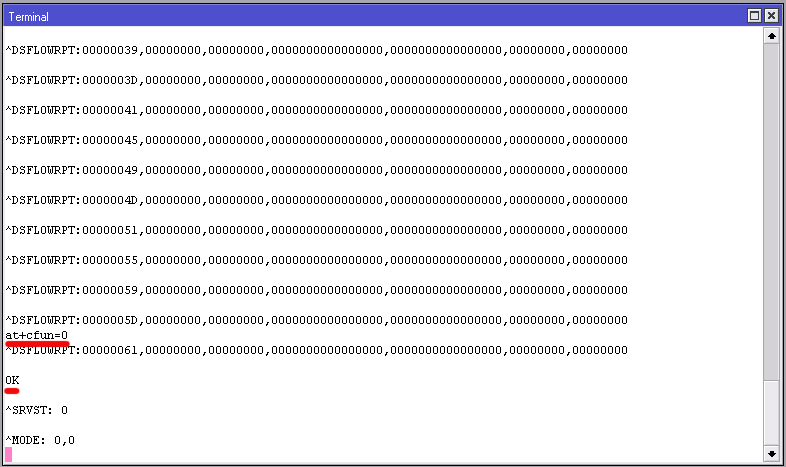

at+cfun=0

И ожидаем ответа "OK". Данная команда останавливает GSM-стек.

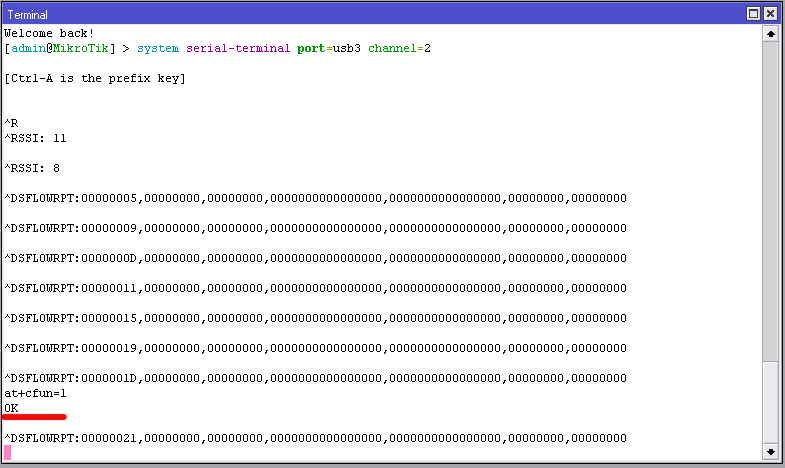

7) Затем вводим команду

at+cfun=1

И ожидаем ответа "OK". Данная команда перезапускает GSM-стек: происходит полный программный сброс.

8) Комбинацией Ctrl+A вызываем меню. Нажимаем Q и выходим из режима терминального соединения с модемом.

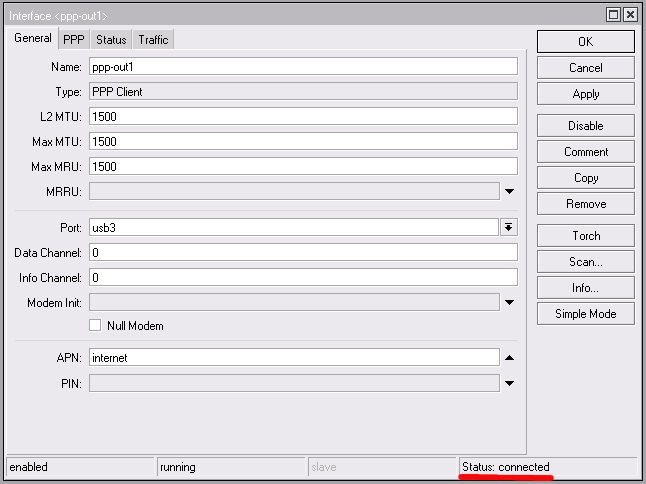

9) В статусе соединения должно появиться долгожданное "connected"

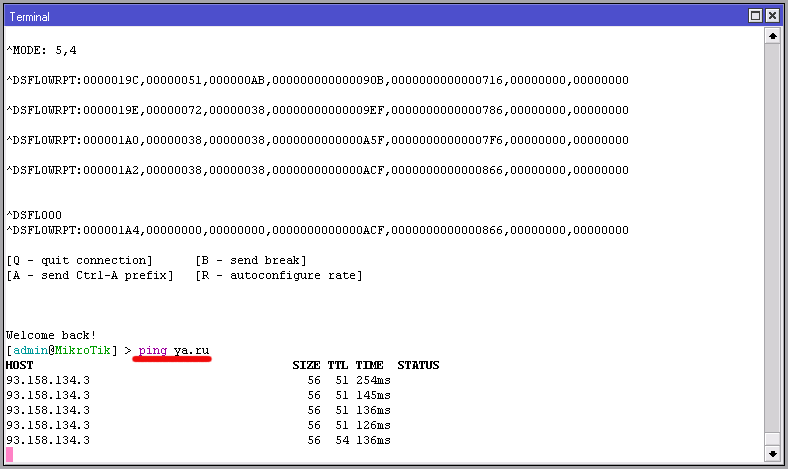

10) Проверяем соединение с интернет с помощью пинга.

Алексей Заворыкин
При подготовке статьи  использованы материалы ресурсов:
http://4pda.to/forum/index.php?showtopic=350418&st=420
http://www.mikrotik.by/index.php?showtopic=665
